產品概述:
綜合顯示器，支持SDI，Camera Link，PAL等多種視頻源的1080P高清顯示，支持字符/光標疊加，并支持在顯示的同時，轉光纖以SDI格式轉發。可廣泛應用于火控終端、駕駛員輔助顯示等船舶、航空航天、工業控制、指揮控制
功能特征:
-
SDI輸入：支持3G-SDI/HD-SDI/SD-SDI等多種速率標準；
-
支持制式： SMPTE ST 425 (Level A and Level B),SMPTE ST 424, SMPTE ST 292, SMPTE ST 259-C andDVB-ASI
-
視頻格式：HD 1080P 24，25，30，50和60，HD 720P 24，25，30，50和60。SD 525i和625i；
-
Camera Link輸入：可配置Base、Medium、Full輸入模式：
-
CVBS輸入，制式支持：NTSC M, NTSC-J,NTSC 4.43, PAL(B,D,G,H,M,N,I,Nc)，3D圖像濾波；
-
光纖輸出：選擇一路視頻輸入通道，以SDI格式轉光信號，經光纖輸出；傳輸1080p全高清信號可達20Km，長距離傳輸可避免復雜環境中的電磁干擾，且衰減小、頻帶寬、抗干擾能力強；
-
光纖輸入：接收遠端SDI內容的光信號輸入，進行顯示；
-

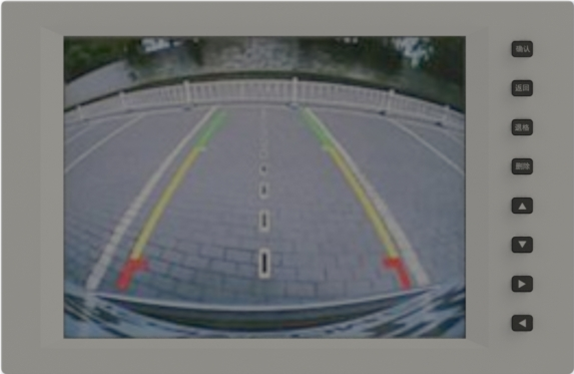

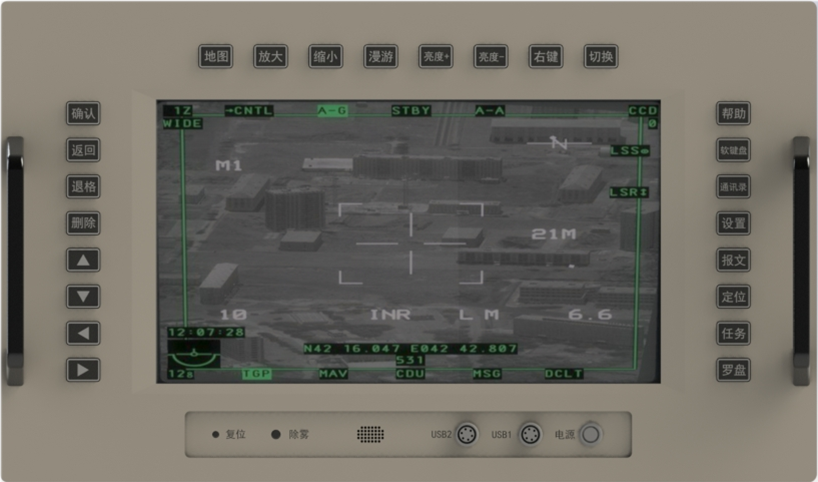

信息疊加：可定制，在指定位置疊加字符，光標，十字線，行車軌跡線等內容；
-
實時顯示：實時高清顯示，集成圖像增強處理（可配置）；
-
拼接顯示：實時多通道拼接顯示；
-
輸入切換：可通過按鍵選擇切換輸入通道；
-
接口：RS485、RS422、CAN口，U口、網口；
-
視頻記錄：可實時多路視頻記錄，拍照，視頻回放；
-

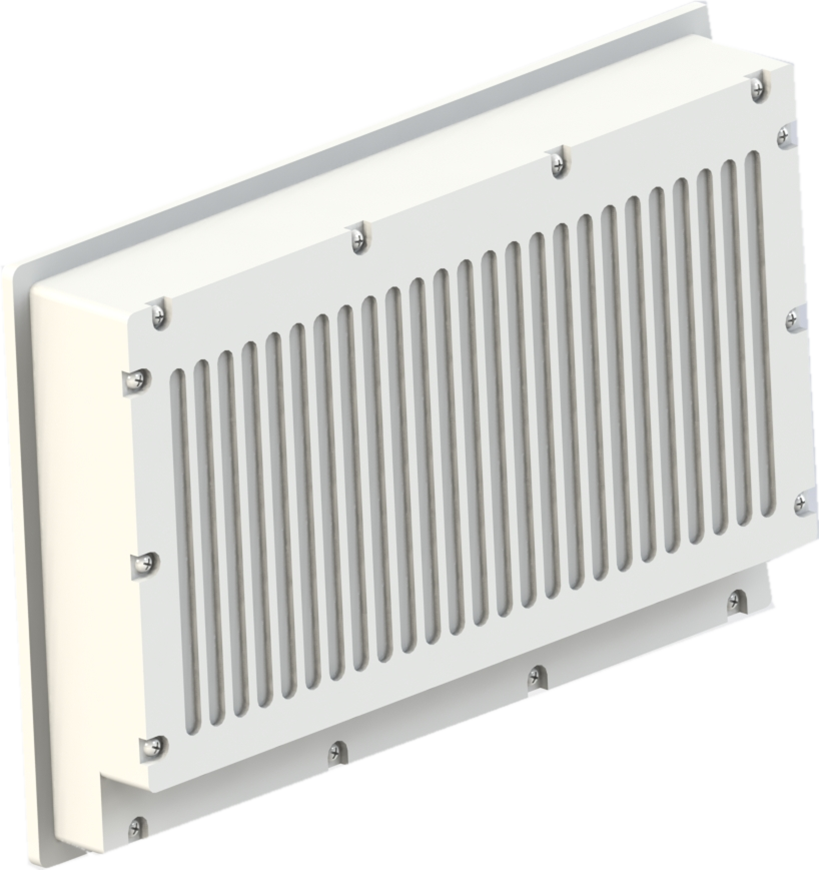

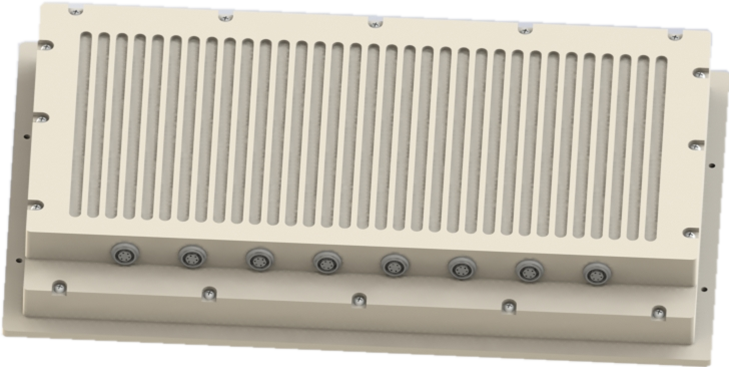

環境適應：全加固設計，適應各種惡劣環境,支持支架或掛壁安裝；
-
國產化率：數量和種類95%以上；
技術參數:
|
規格型號 |
XJY-SDP-19 |
|
顯示屏 |
6吋-20.1吋 |
|
外部按鍵 |
支持輸入切換，圖像增強開關，疊加信息開關、控制按鍵 |
|
光接口指標 |
傳輸波長：1310nm；
速 率：2.5Gb/s;
模 式：?jiǎn)文＃?br />
允許衰減：6dB；
光纖接口：ST/PC； |
|
SDI電接口指標 |
SDI速率270Mb/s，1.485Gb/s，2.97Gb/s
SDI阻抗：75Ω |
|
系統啟動時間 |
<10秒 |
|
工作濕度 |
0%-80% RH非凝結 |
|
工作溫度 |
-40˚C~60˚C |
|
存儲溫度 |
-43˚C~70˚C |
|
防護等級 |
IP65（雨淋） |
|
振動沖擊 |
符合GJB150A-2009相關要求 |
|
鹽霧 |
符合GJB150.11A-2009相關要求 |
|
霉菌 |
符合GJB150.10A相關要求 |
|
濕熱 |
符合GJB150.9A相關要求 |
|
電磁兼容 |
滿足GJB151B-2013中相關要求 |
|
可靠性、維修性 |
MTBF≥1000h，MTTR≤30min |
